影響白剛玉噴砂磨料耐用度的因素有哪些？
白剛玉噴砂磨料的耐用度（磨損率、可循環次數、切削壽命）主要由磨料本身品質、噴砂工藝參數、工件與環境條件三大類因素共同決定。
一、白剛玉噴砂磨料自身品質
1. 化學成分與純度
- α?Al?O?含量：越高越耐用，一級白剛玉的氧化鋁含量大于99%，更有利于提高噴砂耐用度，砂粒不粉化。
- 雜質影響：Fe?O?、SiO?、Na?O等雜質會顯著降低韌性與耐磨性，特別是氧化鈉的含量，其含量越低，白剛玉噴砂磨料的球磨韌性、硬度、抗壓強度都表現更好。
- 自銳性：晶體沿晶界斷裂、持續產生新棱角，是耐用的關鍵機制。
2. 顆粒特性
- 粒徑與分布：D50在15–25μm區間通常平衡效率與壽命；分布越集中（曲線越陡），磨損越穩定。
- 顆粒形貌：多棱角切削力強但磨損快；近球形應力分散、更耐磨，壽命可提升20%–30%。
- 致密度與韌性：熔煉充分、結晶完整、無內部裂紋的顆粒，抗沖擊破碎能力更強。
3. 制造工藝
- 電熔溫度、冷卻速度、破碎與分級精度直接影響顆粒強度、形貌與純度。

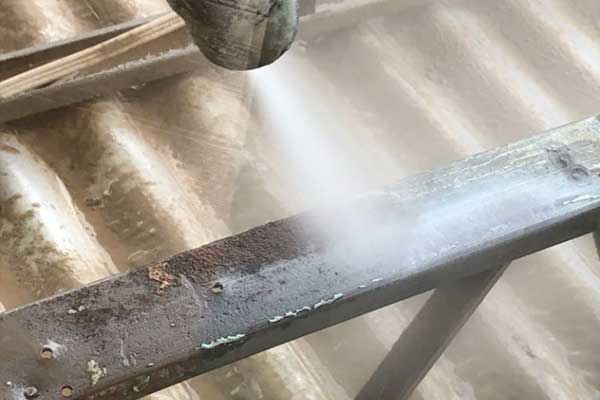

二、噴砂工藝參數（關鍵外因）
1. 壓力與流量
- 壓力過高：顆粒沖擊破碎加劇、損耗飆升；過低則效率低、需延長時間，總損耗未必減少。
- 常用區間：**0.4–0.6 MPa**。
2. 噴射角度與距離
- 角度：30°–60°（常用45°±5°）沖擊效率與磨損較均衡；垂直/接近0°易造成顆粒反彈、過度破碎。
- 距離：過近沖擊過載、顆粒易碎；過遠動能不足、效率低。
3. 循環使用與篩分
- 及時篩除過細粉與碎粒，可顯著提升循環壽命（白剛玉通常可循環5–10次）。
三、工件與環境條件
1. 工件材料與硬度
- 工件越硬（如淬火鋼、硬質合金），對磨料沖擊越大、耐用度越低。
2. 環境因素
- 濕度：相對濕度＞70%，磨損率上升8%–12%（顆粒易團聚、沖擊效率下降）。
- 溫度：700℃以下性能穩定；900℃以上開始明顯軟化、磨損加劇。
- 腐蝕介質：酸堿環境會侵蝕顆粒表面、降低強度。
四、耐用度優化要點（快速參考）
1. 選用高純度（α?Al?O?≥99%）、低雜質、粒度集中的白剛玉。
2. 控制壓力0.4–0.6 MPa、角度45°、距離150 mm左右。
3. 循環使用時及時篩分除粉，避免碎粒累積。
4. 高濕環境適當降低壓力、加強干燥。
5. 硬工件優先選韌性更好、球形度適中的白剛玉。
